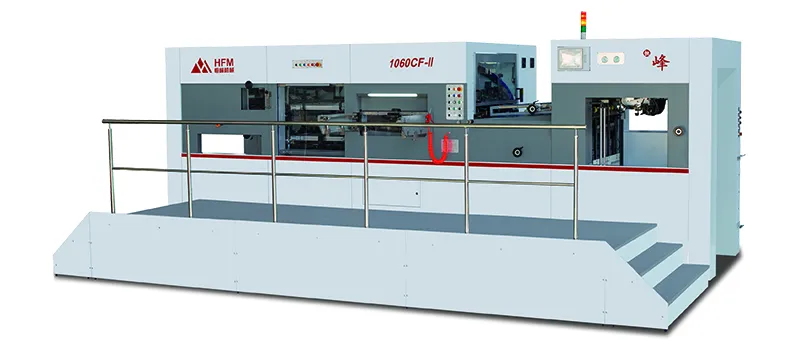

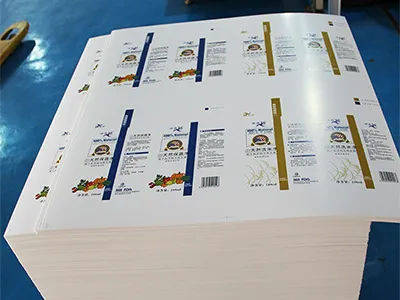

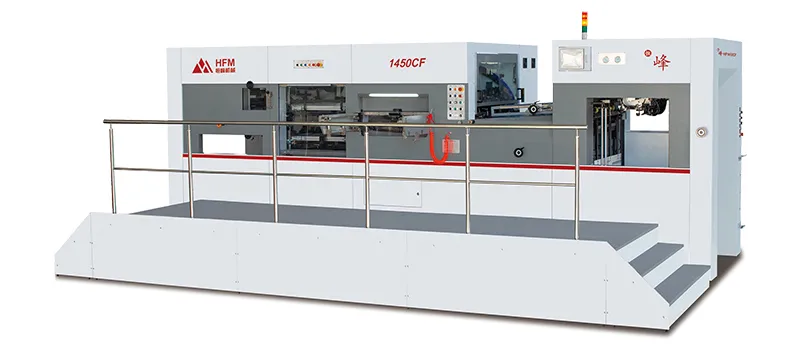

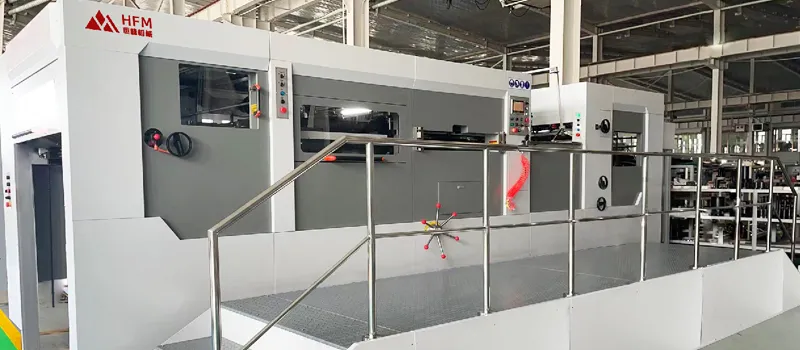

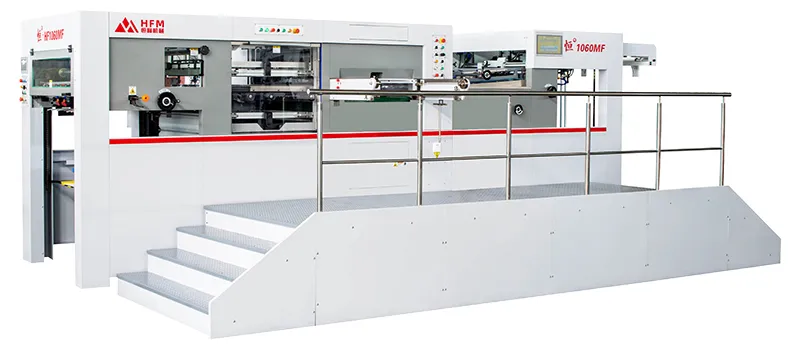

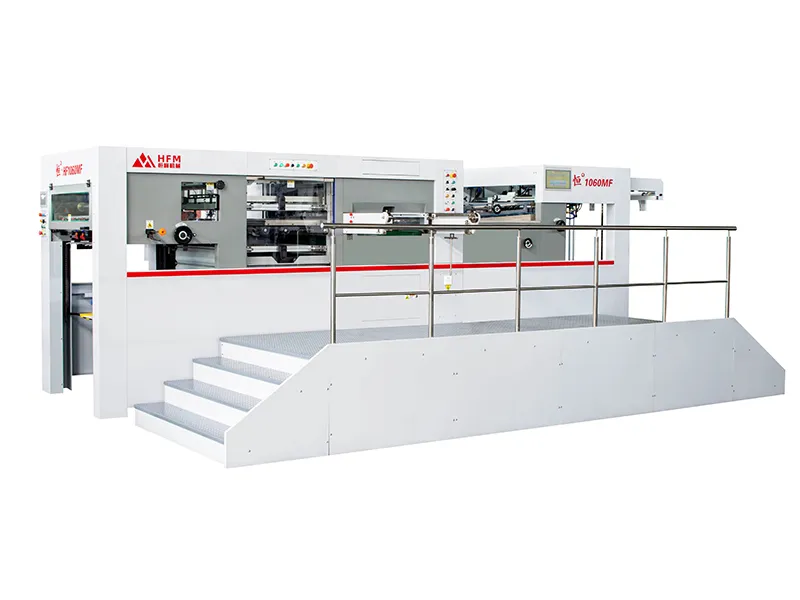

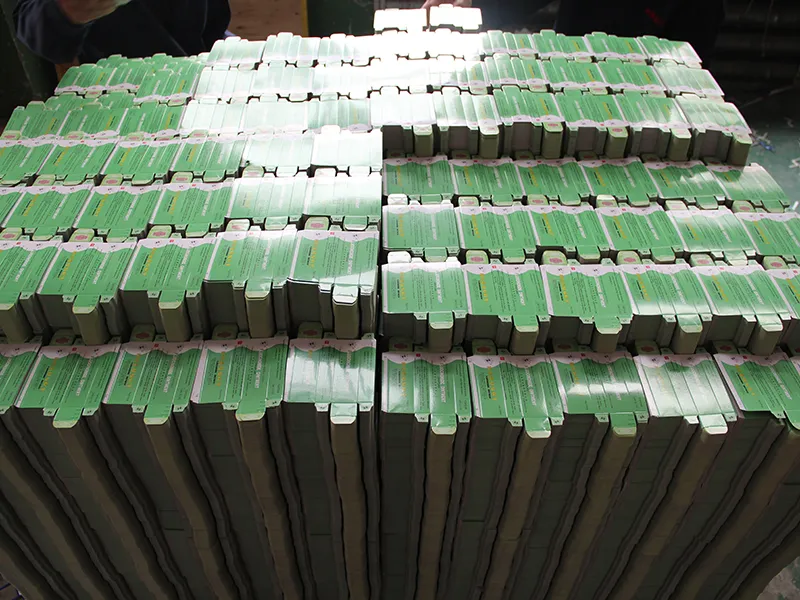

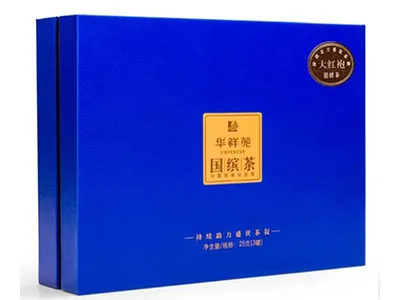

Nuestra troqueladora con plegado automático de cama plana con sistema stripping/pelado es una solución innovadora que combina el troquelado de alta precisión con la eliminación automática de residuos en un solo proceso continuo. Esta funcionalidad integrada permite retirar tanto los pequeños recortes como los excedentes más grandes con total precisión, optimizando la limpieza y la presentación del producto final. Es ideal para la fabricación de embalajes de alta gama, como cajas de regalo de lujo, donde cada detalle cuenta.

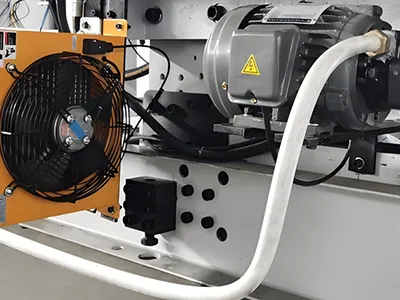

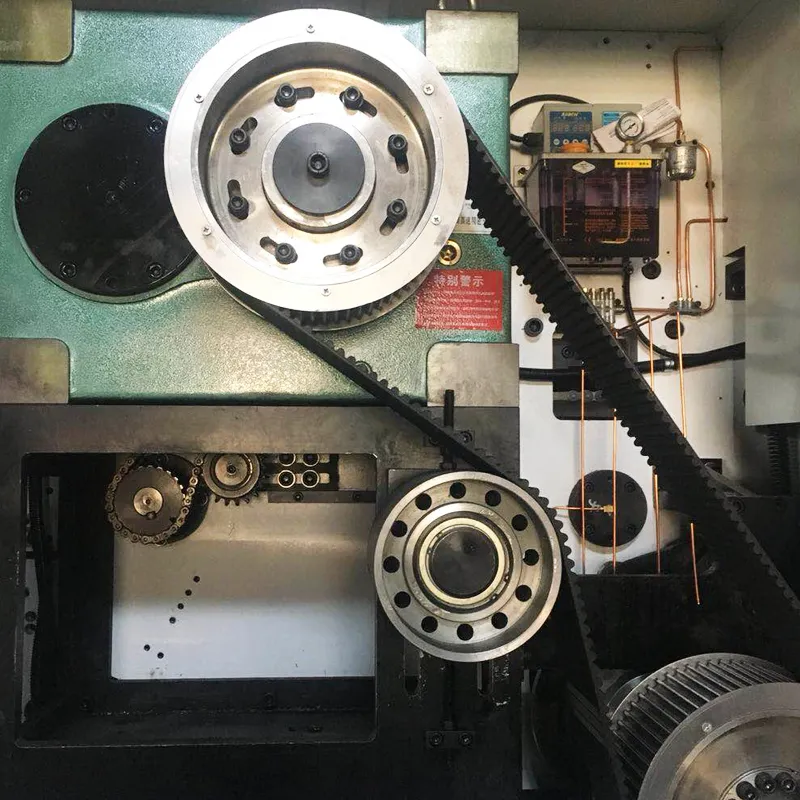

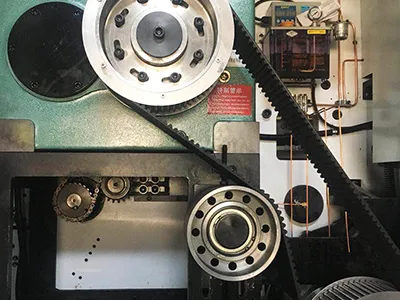

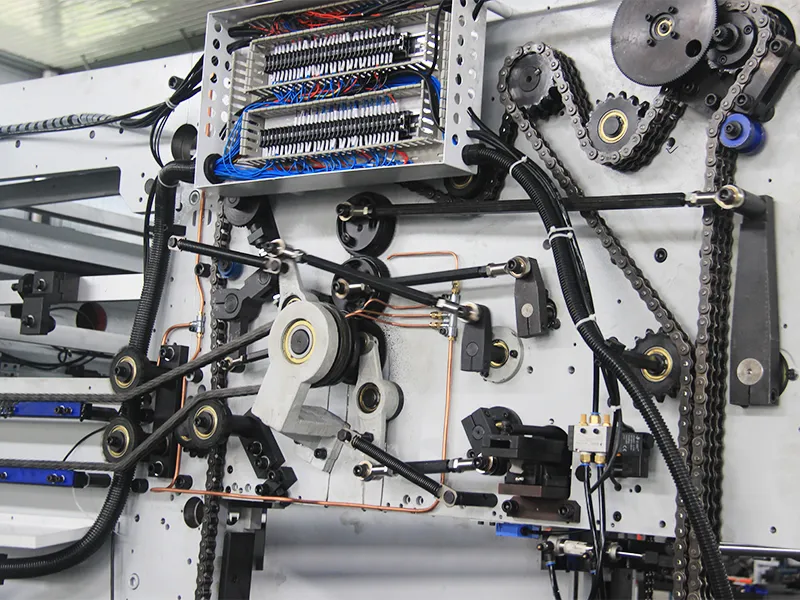

Al unificar dos etapas clave en una sola operación, se reducen significativamente los costos de mano de obra y se incrementa la eficiencia productiva, lo que se traduce en un mayor rendimiento y ahorro para tu empresa. El equipo incorpora un mecanismo intermitente de alta precisión con bloqueo rápido neumático, embrague neumático, protección contra sobrecargas y ajuste eléctrico de presión. Este conjunto asegura un funcionamiento fluido, confiable y seguro incluso a altas velocidades. Además, integra múltiples funciones que potencian la productividad: sistema de papel precodificado, alimentación auxiliar, velocidad de alimentación variable, recolección automática, muestreo neumático, lubricación temporizada y sistema de enfriamiento por aire forzado. El bastidor elevado para la eliminación de desperdicios está diseñado ergonómicamente, facilitando el trabajo del operador durante el montaje y la inserción de pasadores, y mejorando aún más la eficiencia operativa.

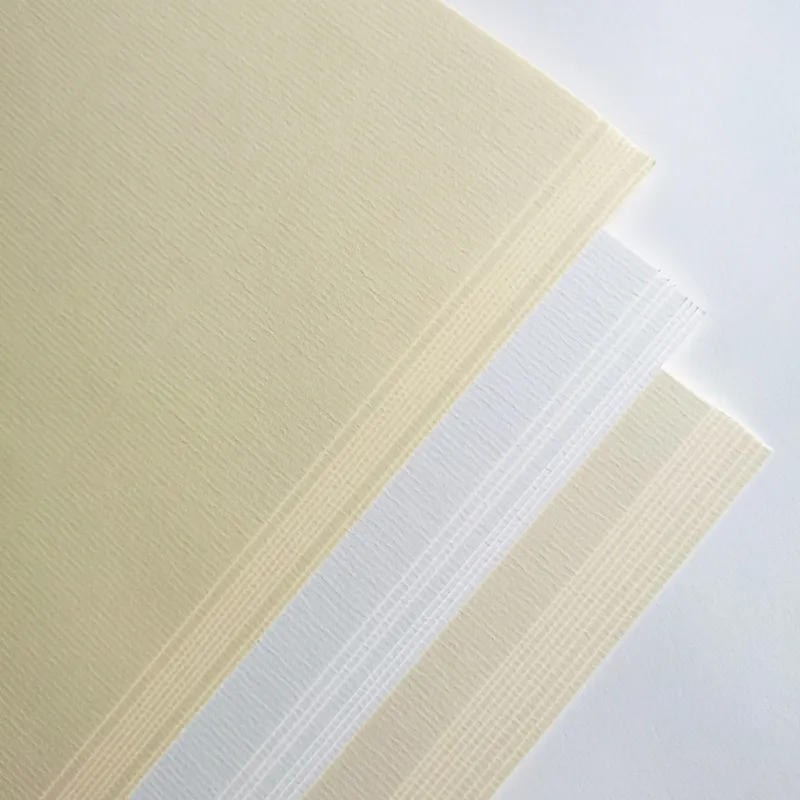

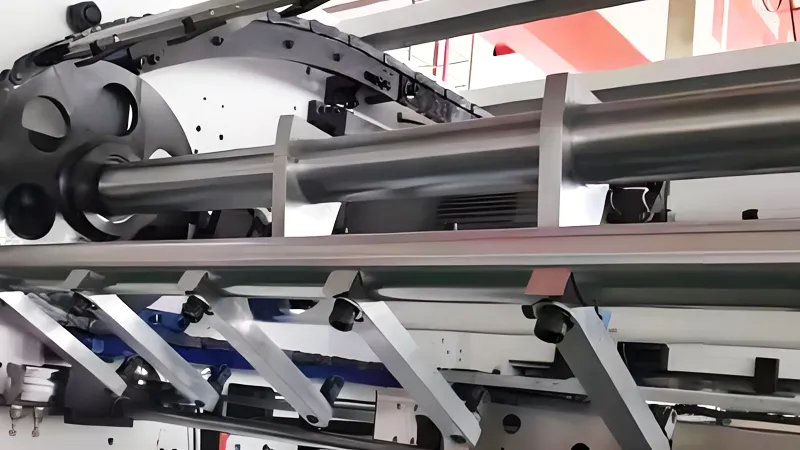

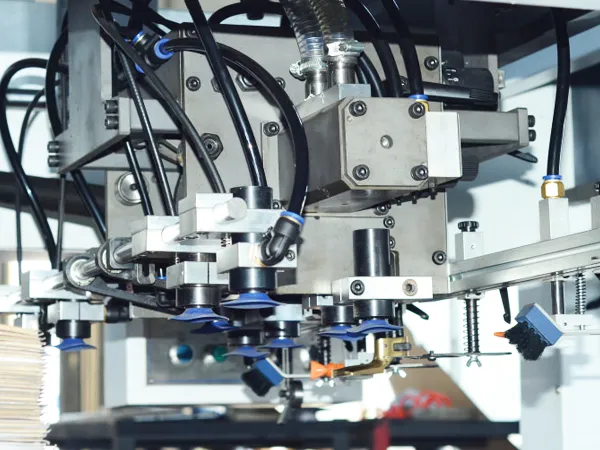

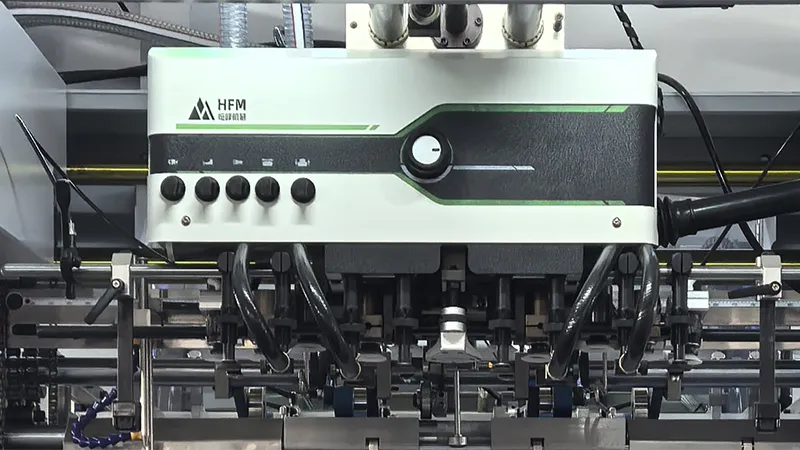

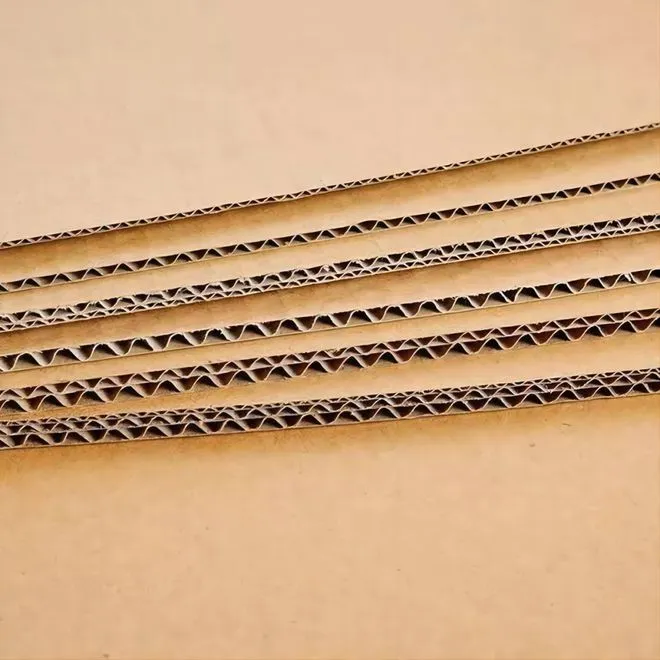

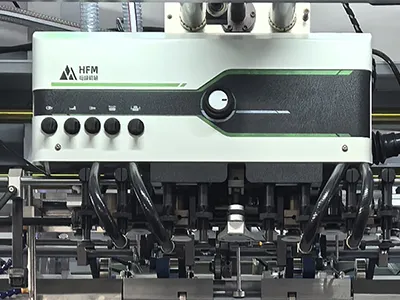

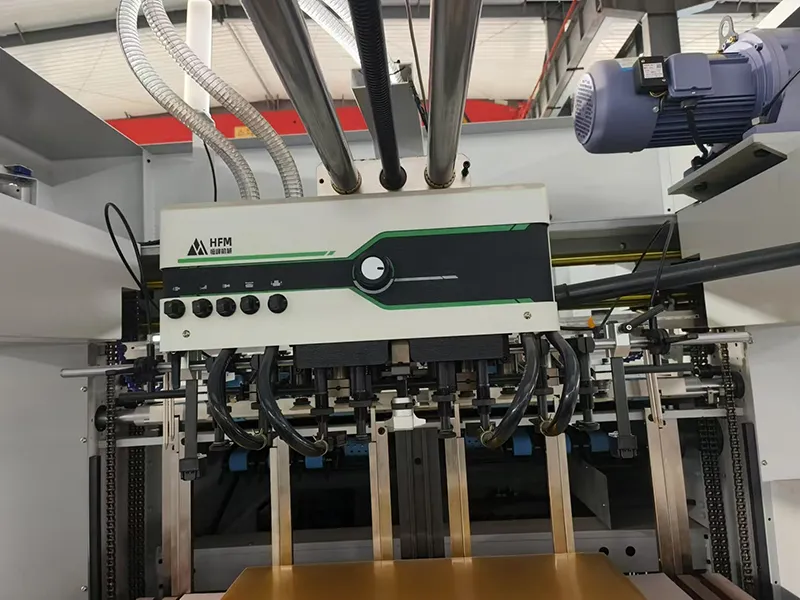

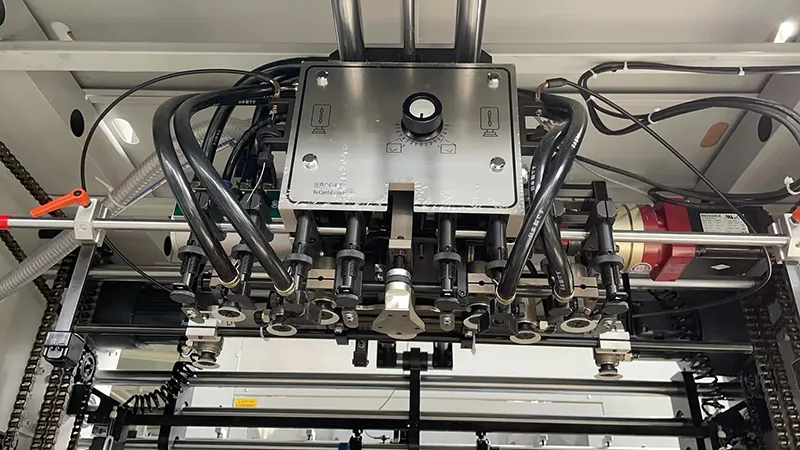

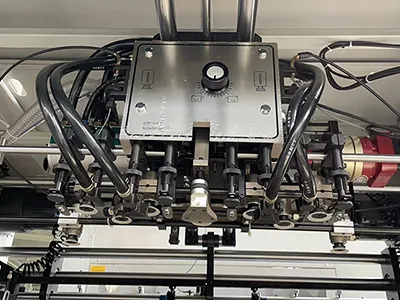

Equipado con un sistema de alta precisión de cuatro rodillos de succión y cinco rodillos de alimentación, este alimentador está diseñado para procesar papel fino y diversos materiales como cartón y cartón corrugado. Garantiza una alimentación fluida del papel incluso a alta velocidad. El sistema de precarga tipo pórtico integrado, con sus mesas de alimentación principal y auxiliar alternadas, permite una producción continua e ininterrumpida.

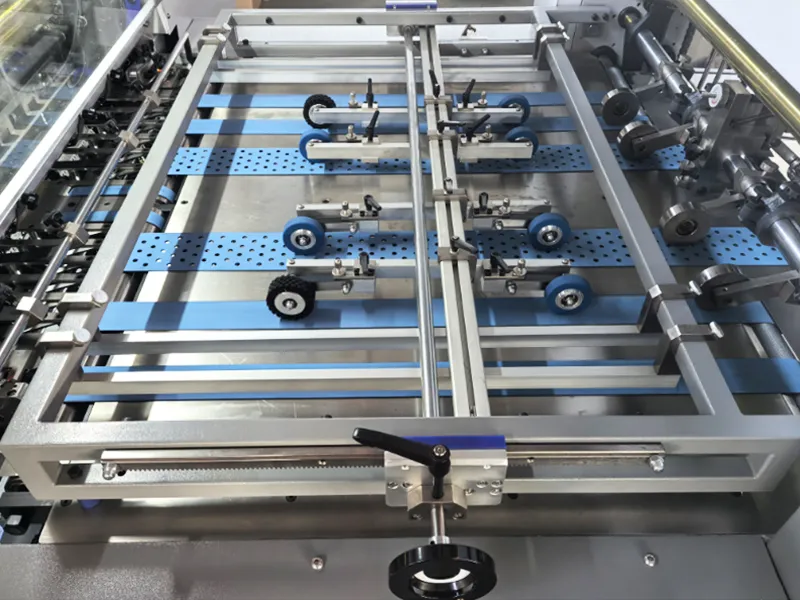

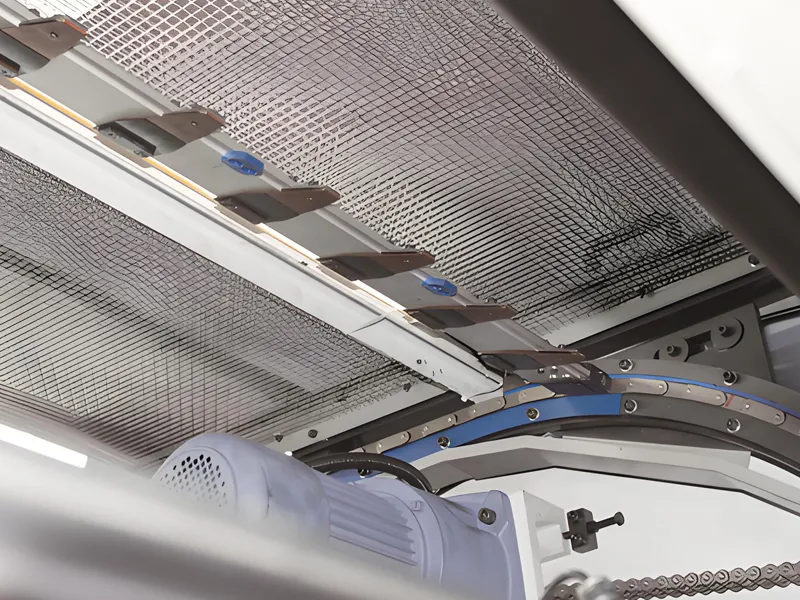

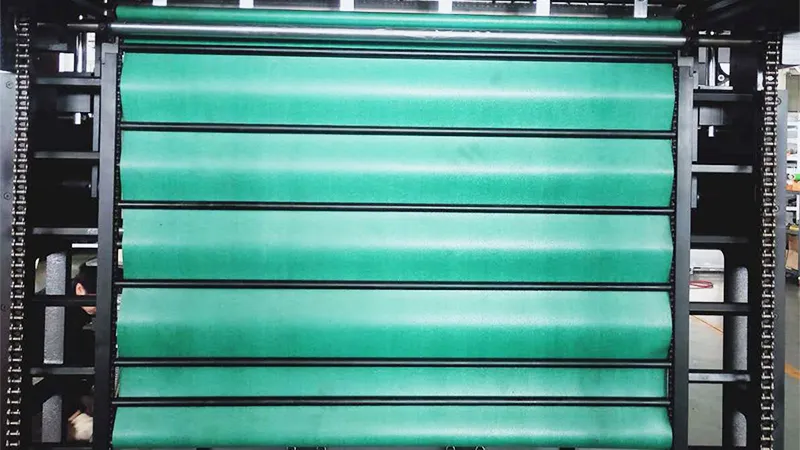

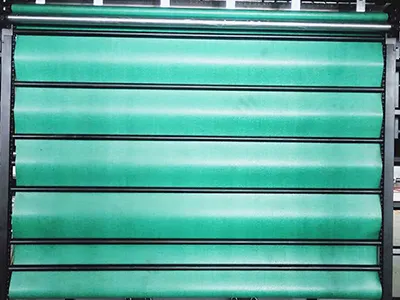

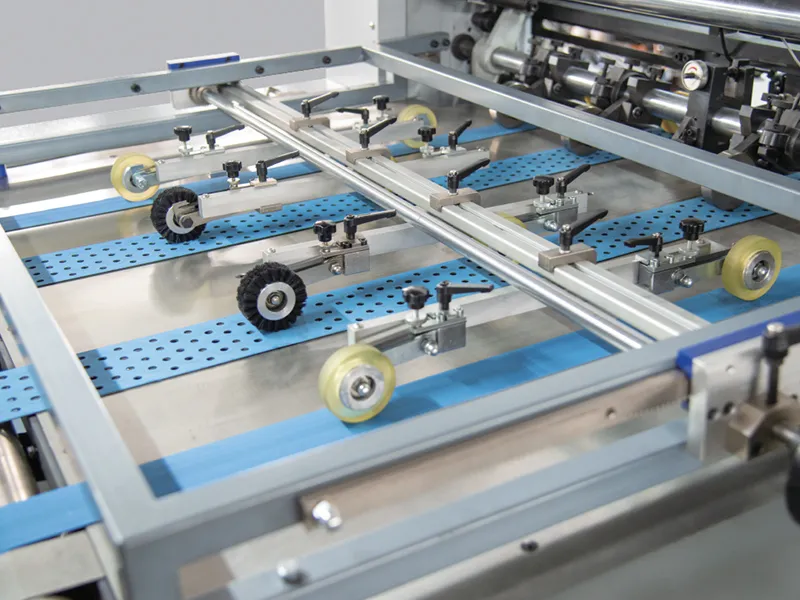

El sistema de alimentación utiliza una cinta transportadora importada para garantizar un movimiento estable de las láminas. Un sistema de alimentación por vacío opcional garantiza un funcionamiento fluido, especialmente al manipular materiales más delgados, lo que proporciona mayor estabilidad, control y un rendimiento de alimentación constante.

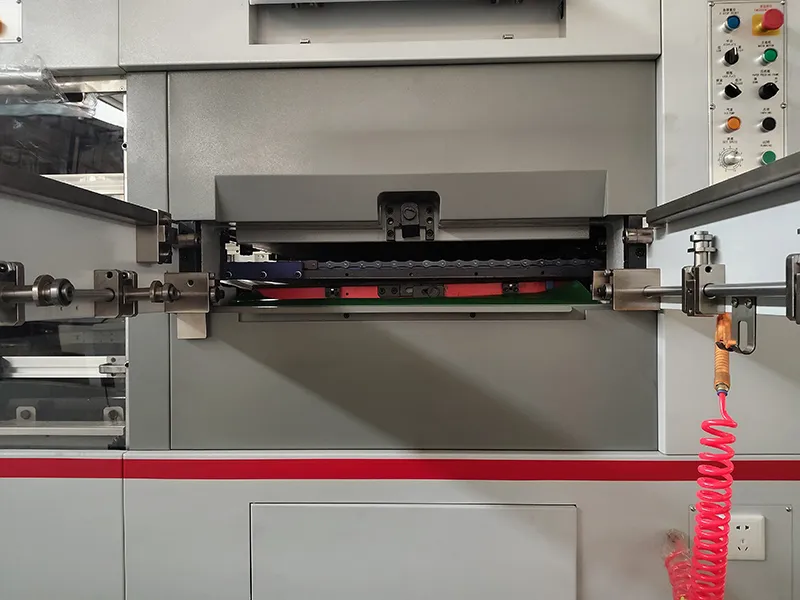

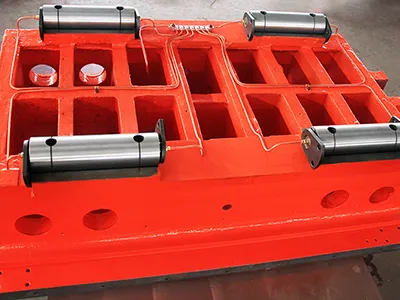

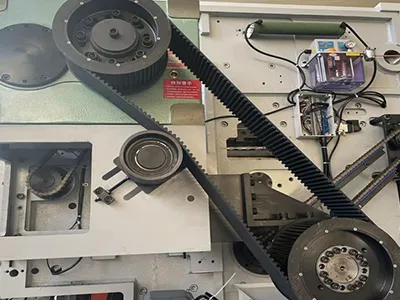

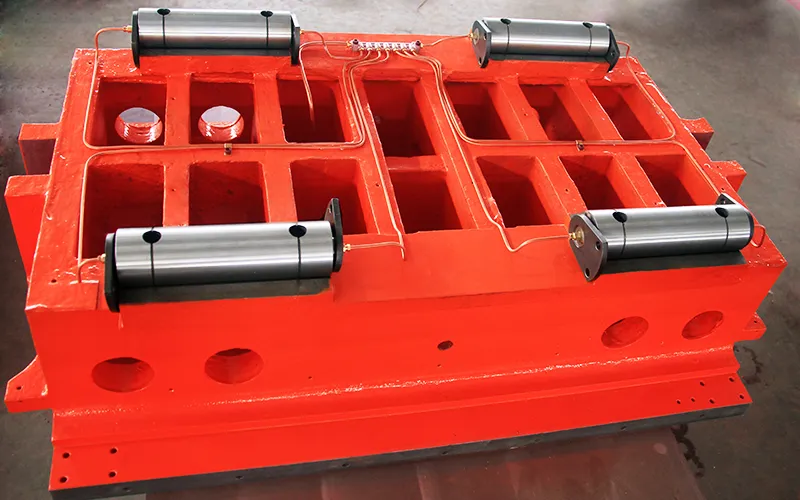

Esta estación está equipada con un sistema de ajuste eléctrico de presión que garantiza la precisión durante el troquelado. También cuenta con un sistema de protección de seguridad para el marco de la placa de troquelado e incluye un mecanismo de protección contra sobrecarga de par para mayor seguridad y estabilidad.

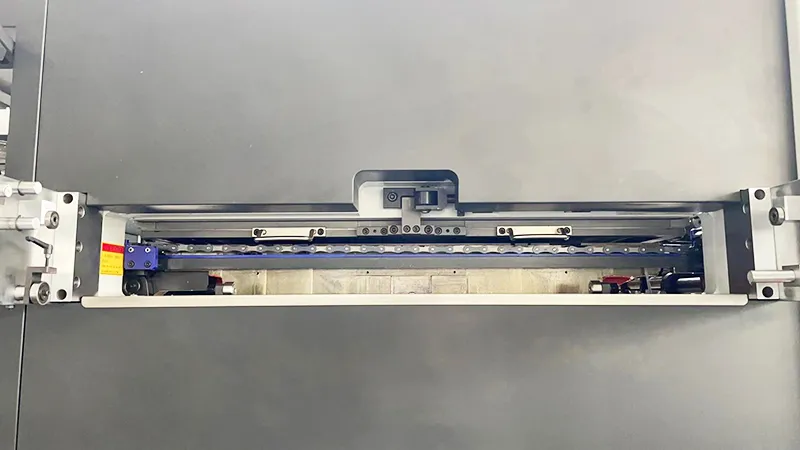

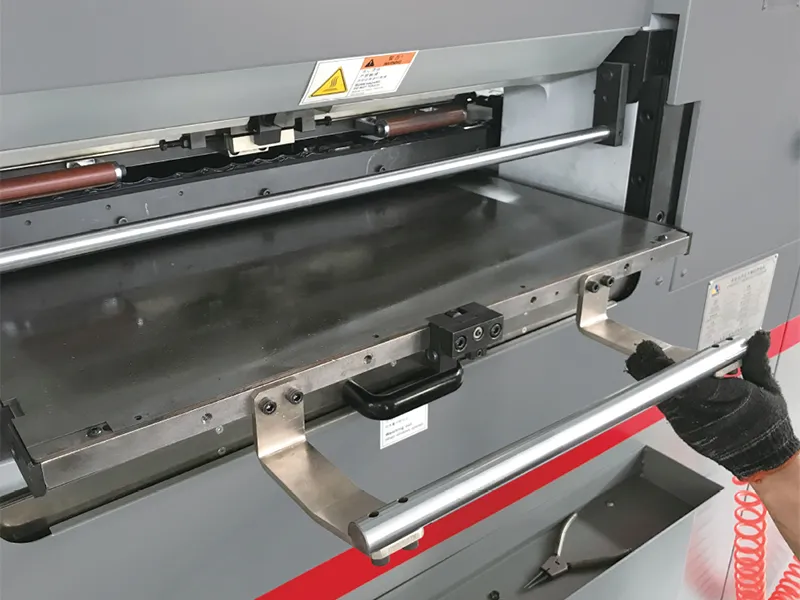

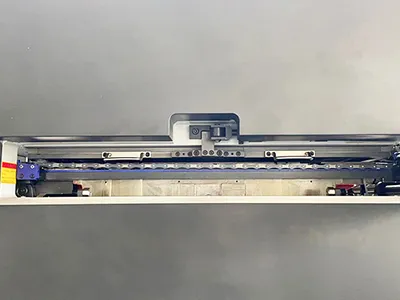

El mecanismo de microajuste permite una alineación rápida y sencilla de la placa de corte, mejorando la eficiencia y garantizando un troquelado preciso al reducir el tiempo de configuración.

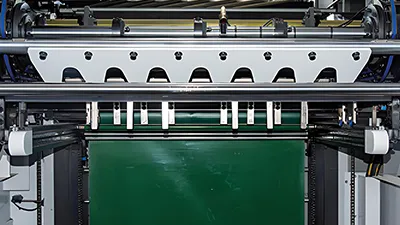

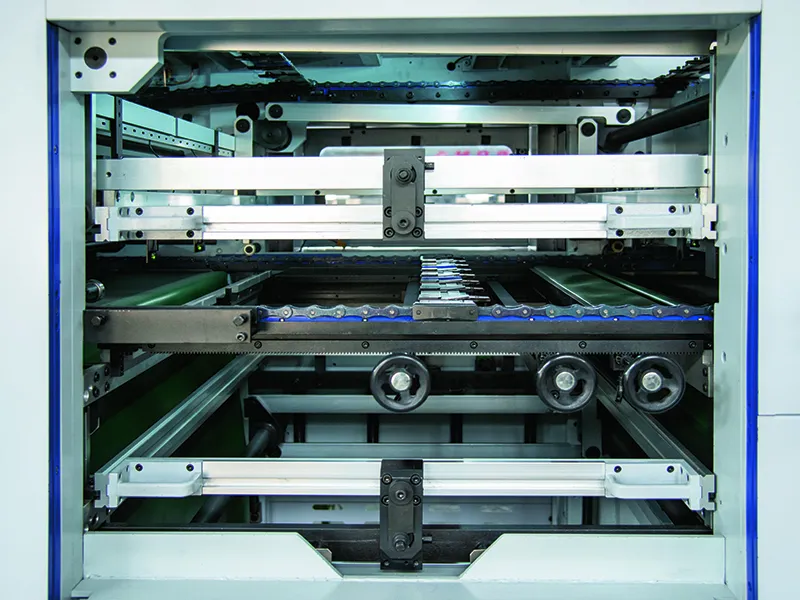

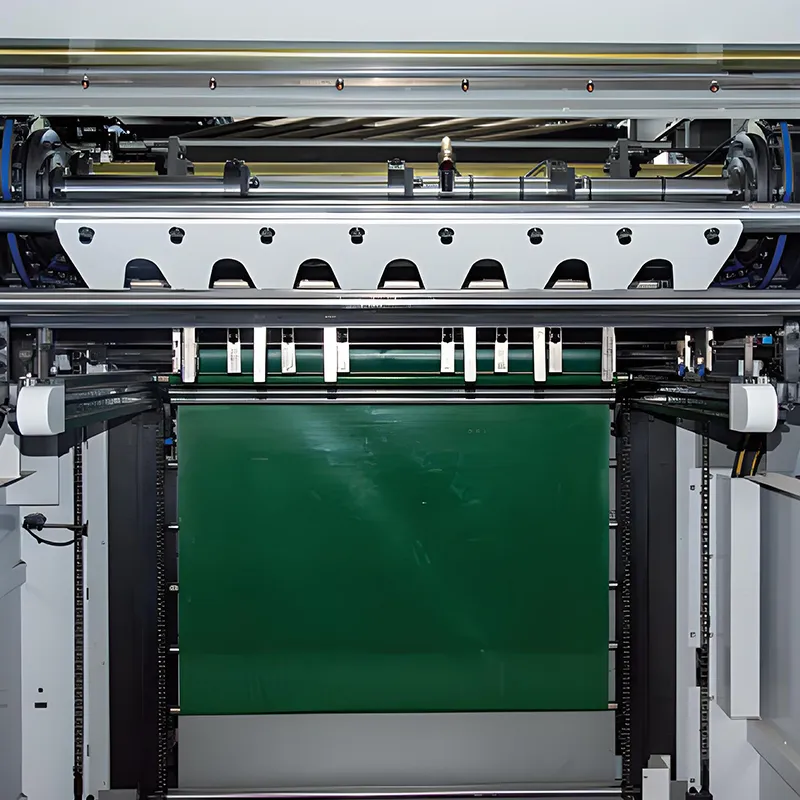

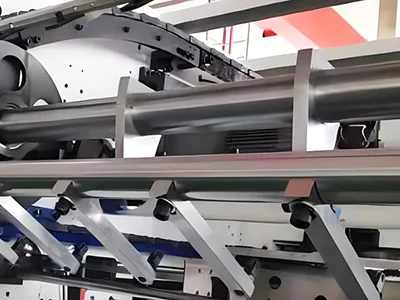

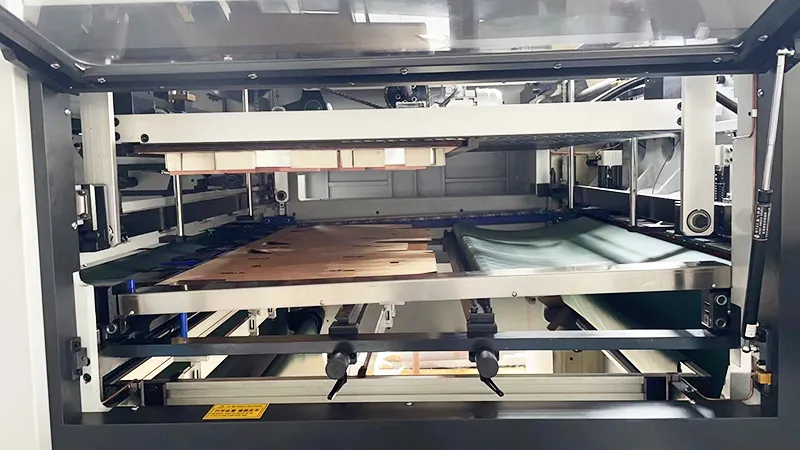

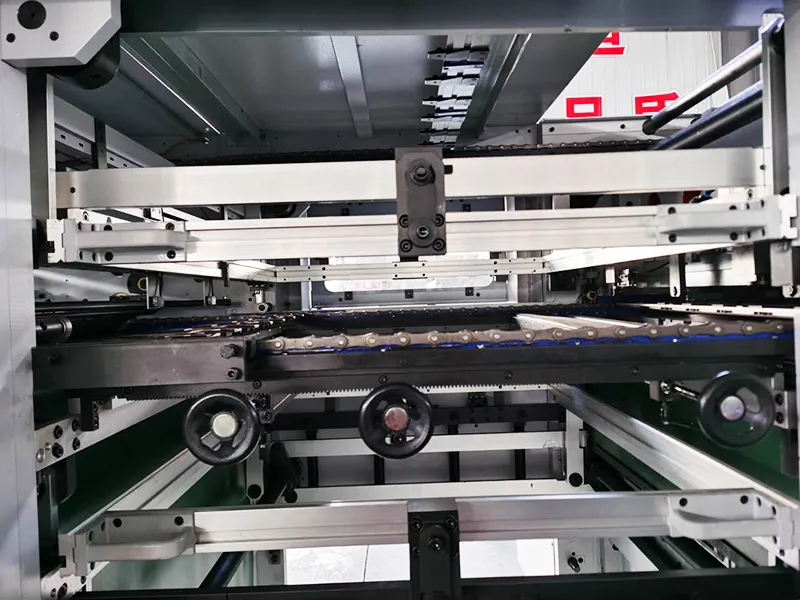

El diseño de pelado/stripping con tres marcos (superior, central e inferior) proporciona un movimiento estable y preciso. Los usuarios pueden elegir entre la eliminación de residuos mediante pasadores o mediante plantilla, según los requisitos del trabajo. La plantilla de pelado central garantiza cambios de formato rápidos y precisos, un funcionamiento fluido y una alineación precisa.

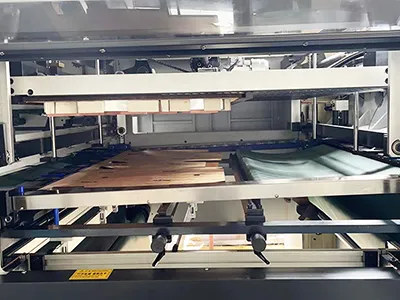

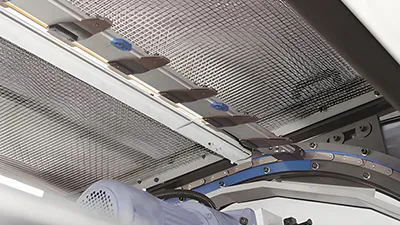

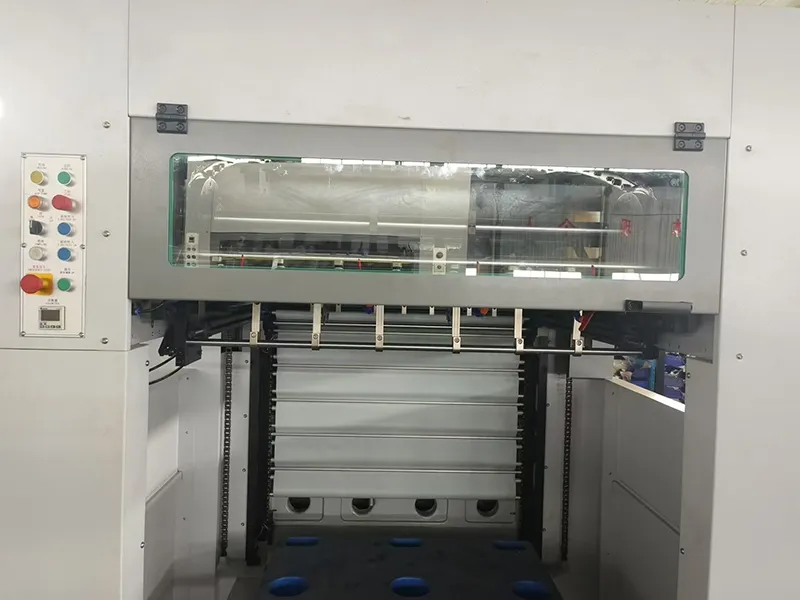

La estación de entrega utiliza una combinación de sistemas de cepillo y soplado de aire trasero para garantizar una alineación estable del papel. La entrega auxiliar eléctrica permite una producción ininterrumpida, mientras que la función de muestreo neumático permite realizar controles de calidad sobre la marcha. Para mayor comodidad, se ofrece una función opcional de conteo de inserción de pestañas.

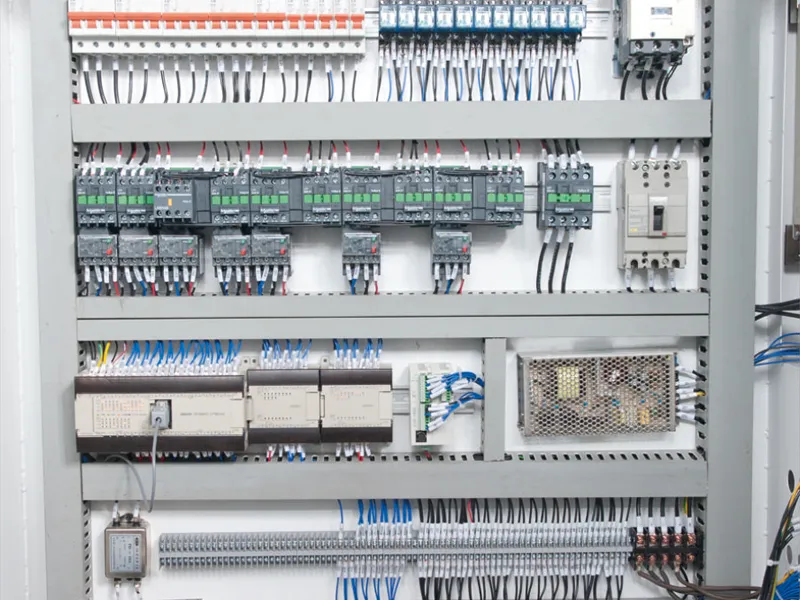

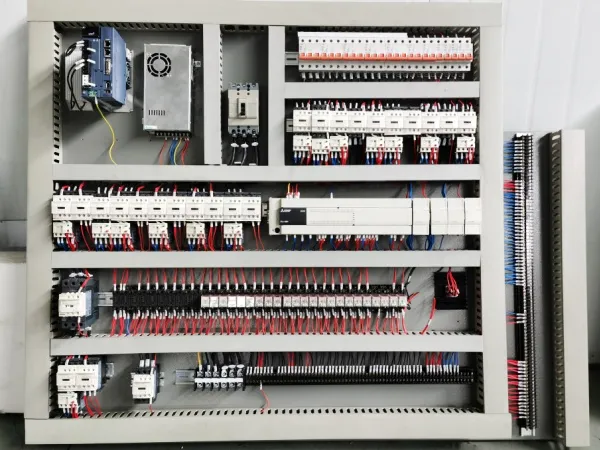

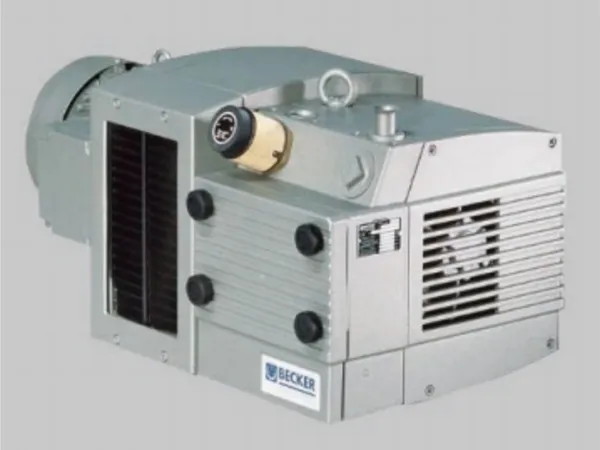

La bomba de vacío BECKER, de ingeniería alemana, combinada con componentes eléctricos y de accionamiento de renombre internacional (como ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, IDEC, Yaskawa, OMPI y BECKER), garantiza la precisión del troquelado y un rendimiento fiable. El sistema de aire acondicionado industrial del armario eléctrico mantiene una temperatura constante, asegurando un funcionamiento estable y continuo de los componentes eléctricos.

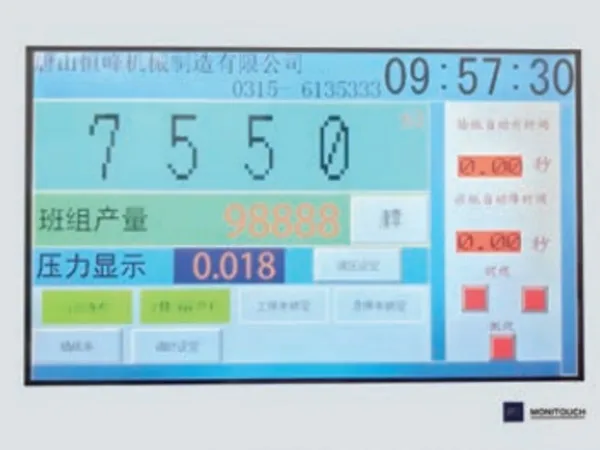

La HMI fácil de usar proporciona monitoreo en tiempo real del estado de la máquina, muestra la ubicación de las fallas y sugiere pasos para solucionar problemas, simplificando la operación y maximizando el tiempo de actividad.

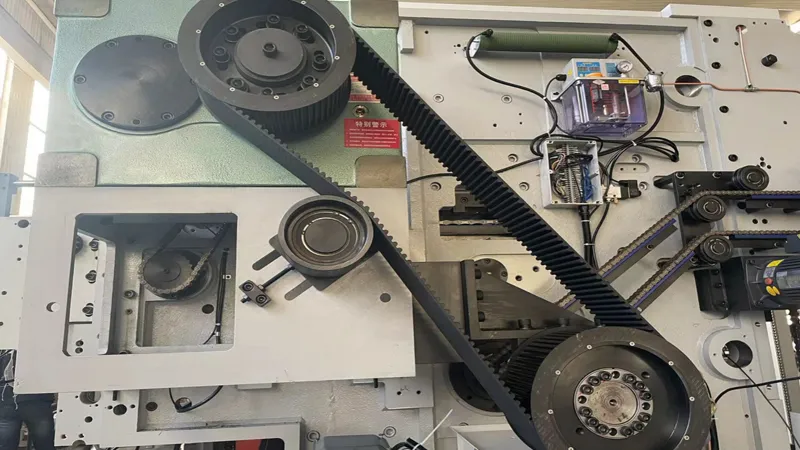

Para mantener un rendimiento óptimo y la vida útil de su máquina, le recomendamos utilizar consumibles originales HFM. Ofrecemos una gama completa de repuestos de alta calidad: pasador o pin de pelado/stripping, placa deslizante, bloque de bloqueo del pasador inferior, rueda de goma, correa de distribución, rueda de cepillos, barra de agarre y pinza móvil.
Ofrecemos soluciones de troquelado y estampación en caliente para las industrias de impresión, embalaje y fabricación, garantizando precisión y eficiencia en cada proceso productivo.

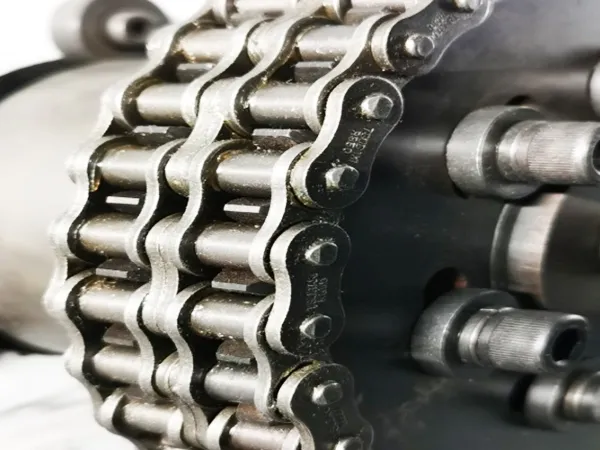

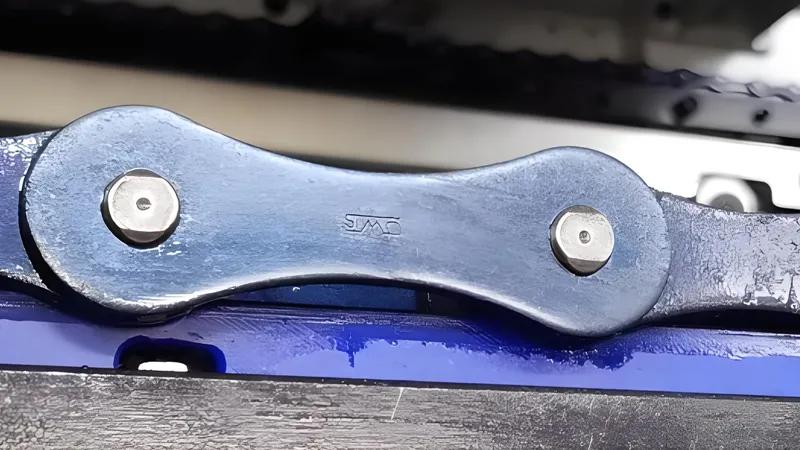

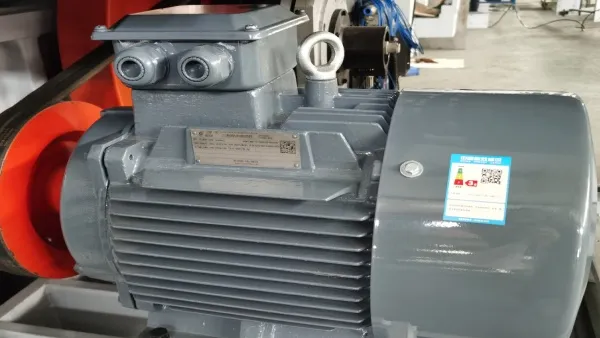

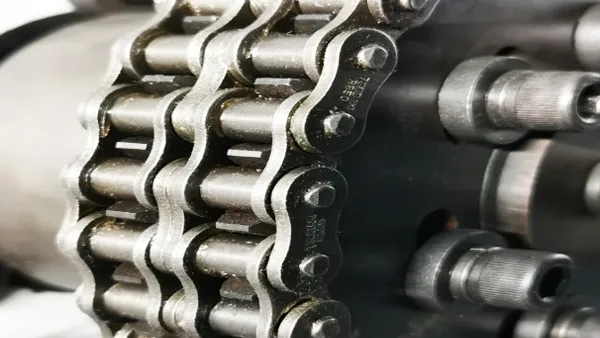

Proporcionamos gran variedad de equipos de troquelado para empresas de impresión, empresas de embalaje, empresas de fabricación y más. Nuestro equipo de troquelado utiliza componentes estables de última generación de reconocidas empresas internacionales, como convertidores de frecuencia de la suiza ABB, controladores programables e interfaces hombre-máquina de la japonesa Fuji, relés y disyuntores de la japonesa Omron, IDEC (Izumi) y Schneider, motores de la alemana Siemens, cintas transportadoras de papel de la japonesa NITTA, cadenas de la alemana IWIS, rodamientos de la japonesa NSK y otros. Esto garantiza que nuestro equipo tenga una mayor precisión (±0.1mm ~ ±0.075mm) y ofrecemos un servicio postventa integral.

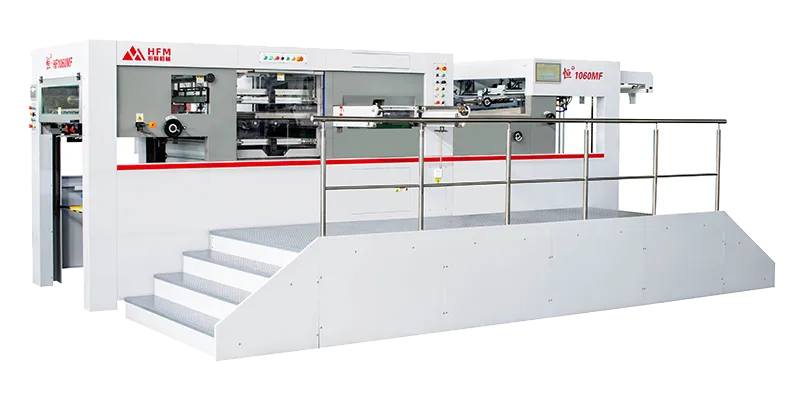

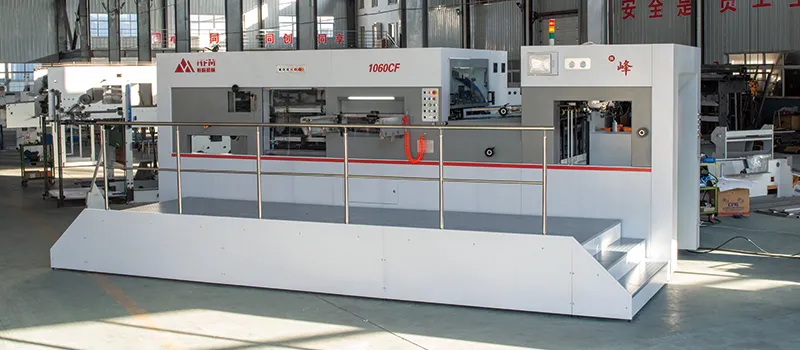

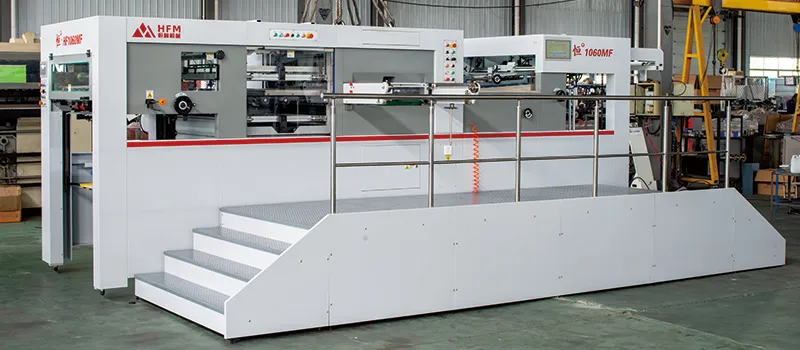

Una troqueladora de cama plana totalmente automática consta principalmente de un alimentador, una mesa de alimentación, una estación de troquelado, un mecanismo de microajuste y una estación de entrega.

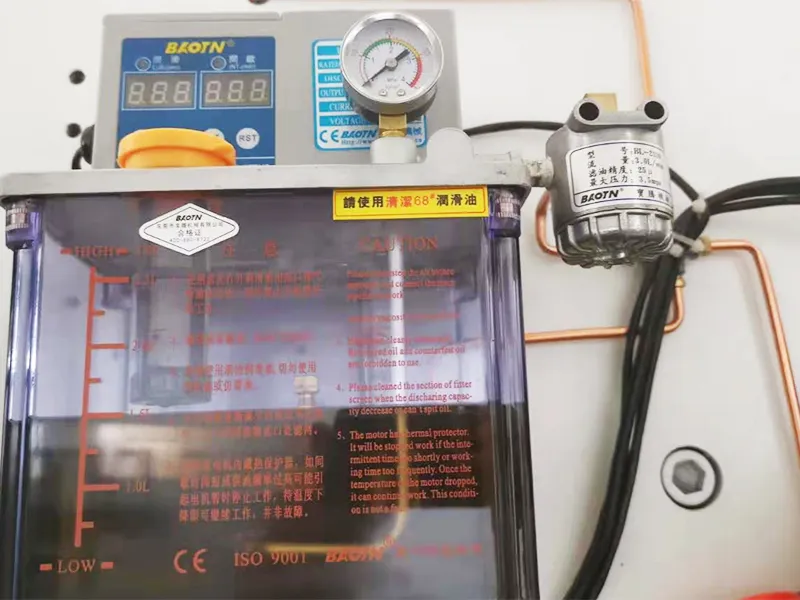

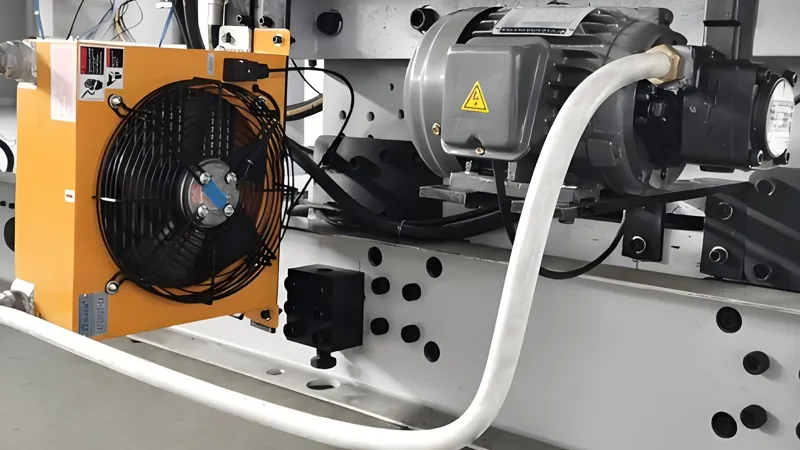

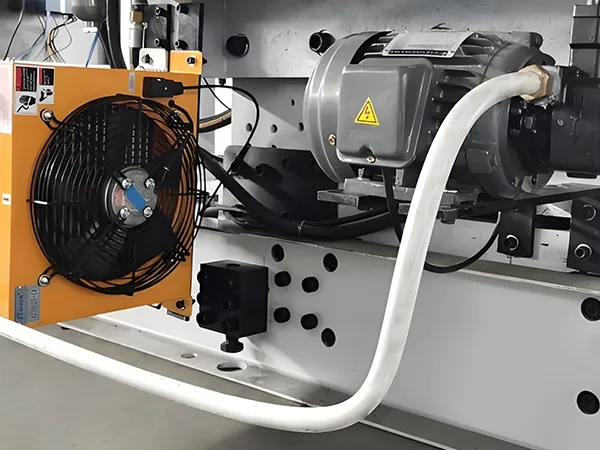

Esta troqueladora de cama plana incorpora un sistema de bloqueo rápido neumático para el corte, protección contra sobrecargas, ajuste eléctrico de presión y un sistema de succión para la alimentación del papel. También está equipada con un sistema de precarga, un alimentador auxiliar, una mesa de alimentación ajustable, una estación de suministro auxiliar automática, un dispositivo de muestreo neumático, un sistema de lubricación automática y un sistema de lubricación principal con refrigeración por aire forzado. Además, el bastidor de desforre superior ofrece un amplio espacio de elevación para un funcionamiento suave.
La precisión de mecanizado general de la troqueladora de cama plana automática es de ±0.1mm y la precisión límite puede alcanzar ±0.075mm.
La troqueladora automática utiliza un controlador programable (PLC) y sistemas de interfaz HMI para visualizar digitalmente la velocidad de funcionamiento, el número de hojas procesadas y el tiempo total de funcionamiento. Además, el sistema puede supervisar el estado de funcionamiento y mostrar la ubicación de las fallas y los métodos de solución de problemas.
